Gerundete Ecken Bemaßen



Bein direkten Längenmaß (Linie im aktiven Bemaßungsmenü anklicken) kann über Schnittpunkt bei gerundeten Ecken (mit der Shift-Taste) der Schnittpunkt der beiden Linien der Rundung bemaßt werden.

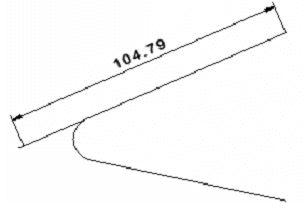

Es wird zuerst die Linie angeklickt, das Maß der Linie erscheint an der Maus:

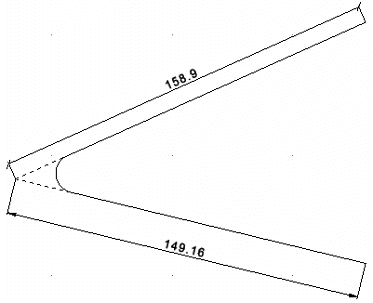

Drück man nun die Shift-Taste wird der Schnittpunkt berechnet





und kann mit der linken Maustaste bestätigt werden:

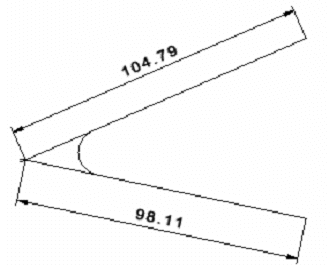

Ebenso kann man dann mit der zweiten Linie verfahren:
