Arbeitsblätter als einzelne Dateien speichern

Arbeitsblätter als einzelne Dateien speichern

Auf Wunsch (Setup-Einstellungen-3DParameter) können alle Arbeitsblätter zusätzlich als 2D-Dateien gespeichert werden. Dazu wird dann ein Verzeichnis mit dem Namen der 3D-Zeichnung erzeugt.

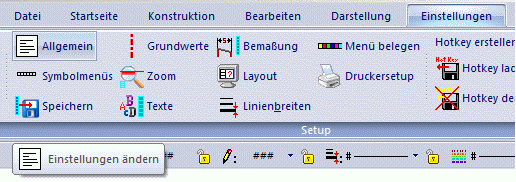

Unter "Einstellungen" - "Allgemein" wird das Speichern von separaten 2D Arbeitsblättern eingestellt:

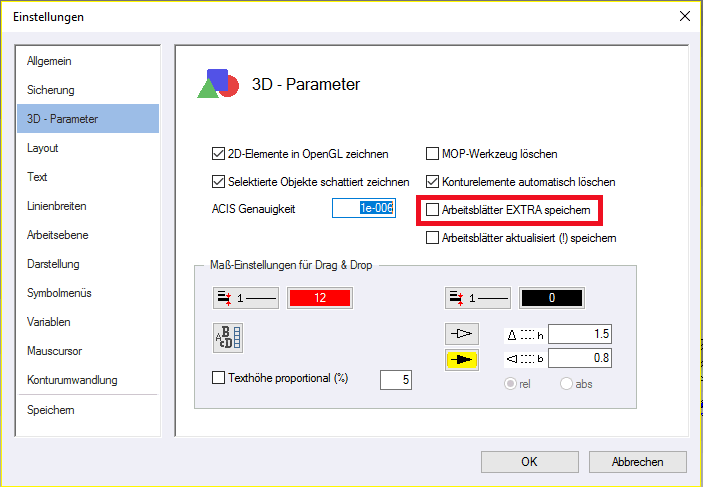

In dem Reiter befindet sich die Option "Arbeitsblätter EXTRA speichern":





Ist diese Option gesetzt, wird beim Speichern ein Unterverzeichnis im Datenpfad der Zeichnungen erstellt mit dem Namen der aktuellen Zeichnung. In diesem Verzeichnis wird die 3D Zeichnung und alle dazu gehörigen 2D Arbeitsblätter als einzelne Zeichnungen gespeichert.

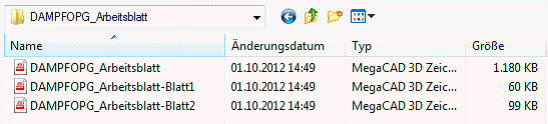

Die 2D Arbeitsblätter werden mit dem Namen der 3D Zeichnung und dem Zusatz des Namens des 2D Arbeitblatts abspeichert:





Hinweis:

Die 2D Arbeitsblätter werden weiterhin in der 3D Zeichnung zusätzlich gespeichert so das bei einer Weitergabe der Zeichnung oder beim kopieren der Zeichnung an eine andere Position die Arbeitsblätter erhalten bleiben.



Achtung:

Löschen Sie bei der Arbeit mit einer Zeichnung in MegaCAD Arbeitsblätter die Sie bei einer vorherigen Arbeitssitzung gespeichert haben bleiben diese Arbeitsblätter in dem Unterverzeichnis der 3D Zeichnung erhalten. MegaCAD löscht solche Zeichnungen nicht automatisch sonder verwaltet nur das Speichern der aktuellen Arbeitsblätter.
