Bei Gewinden wird im 3D nur noch das Kernloch erzeugt. Geben Sie z.B. eine M10 Gewinde an, erzeugt MegaCAD eine 3D Bohrung mit dem Kernlochdurchmesser eines M10 Gewindes von 8,5 Millimeter:





Die Angabe der Länge des Gewindes wird als Istwert angenommen und entspricht der Bohrungstiefe. Um eine Überbohrlänge zu erhalten ist im Reiter „Fuß" die Überbohrlänge anzugeben:

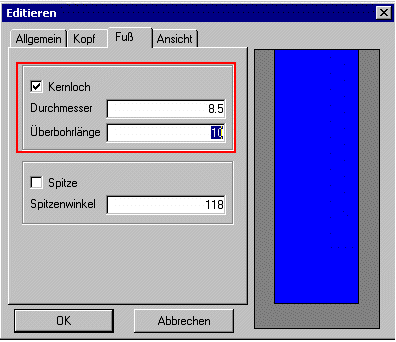

Anzuklicken ist dann die Ceckbox „Kernloch" und ein Wert der Überbohrlänge einzugeben. In der folgenden Abbildung wurde eine Gewindelänge von 25 und eine Überbohrlänge von 10 angegeben::





Wird noch ein Spitzenwinkel bestimmt wird die Spitze in die Überbohrlänge eingerechnet:
