Abwicklung von Kugelklinkungen



Abwicklung von Kugelklinkungen

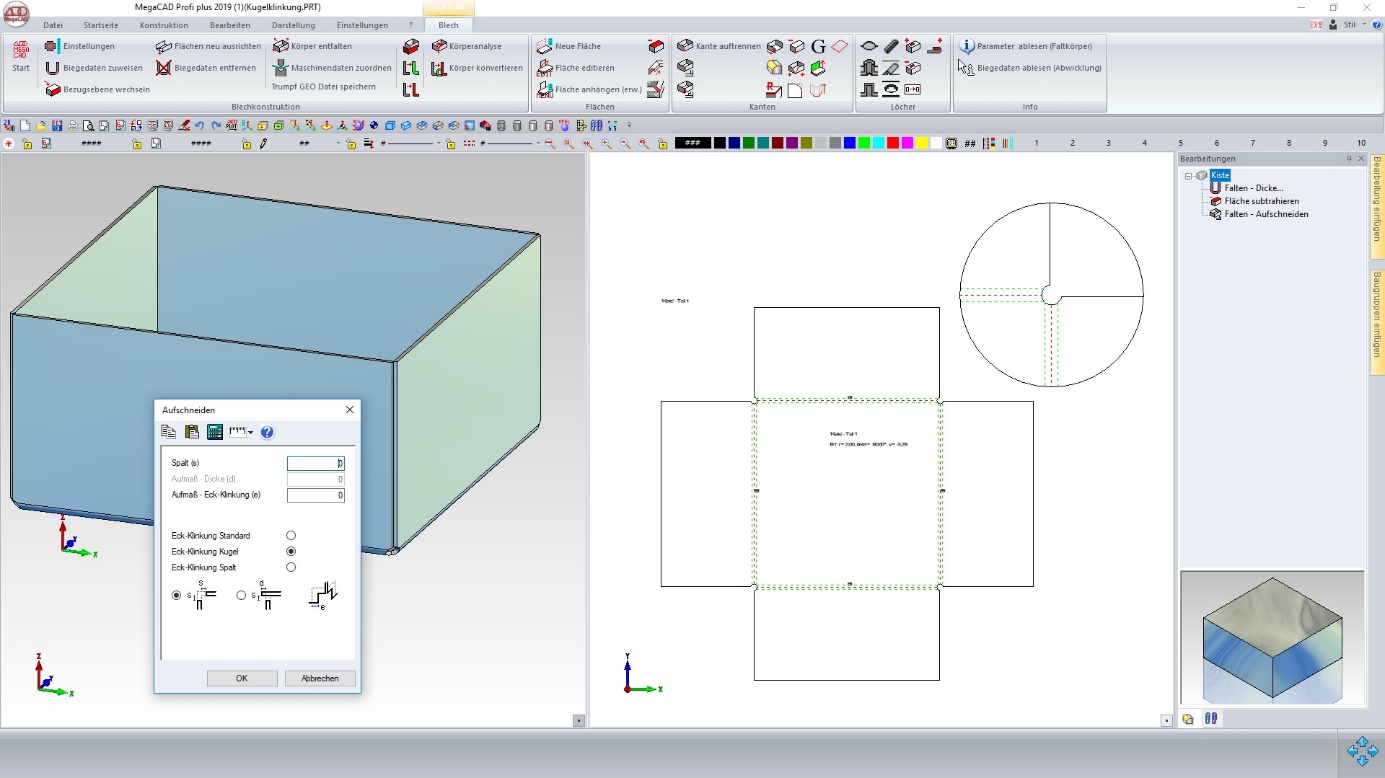

Wenn die Eckklinkung einer aufgeschnittenen Kante dadurch erzeugt wird, dass eine Kugel abgezogen wird (Eckklinkung Kugel), dann wird dieser Ausschnitt beim Abwickeln in ein 2D Zeichnung zu einer kreisförmigen Klinkung korrigiert.



Dadurch wird die Außenkontur des Blechs für den Laserzuschnitt optimiert. Der Halbkreisdurchmesser wird dabei automatisch so gewählt, dass die Biegezone gerade komplett geklinkt wird, korreliert also direkt mit dem Innenbiegeradius.
