Bemaßung



Koordinatenbemaßung

Bei der "Koordinatenbemaßung" handelt es sich um einen Schalter für die Bemaßungsmethoden "Horizontale Linearbemaßung " und "Vertikale Linearbemaßung ". Mit Hilfe dieser Funktion können Sie die Koordinaten eines Punkts relativ zu einem Bezugspunkt bemaßen.



Klicken Sie das Menüfeld an, so wird es invers dargestellt. Die Koordinatenbemaßung ist nun aktiv und die Bezugsbemaßung ist bei Anwahl der Koordinatenbemaßung aktiv geschaltet.





Wählen Sie anschließend eine der Funktionen "Horizontale Linearbemaßung" oder "Vertikale Linearbemaßung", um die Koordinaten der gewünschten Punkte zu bemaßen. Wählen Sie dabei die horizontale Bemaßung, so wird die Differenz der X-Koordinaten berechnet und ausgegeben, bei der vertikalen Bemaßung berechnet das Konstruktionsprogramm die Differenz der Y-Koordinaten.

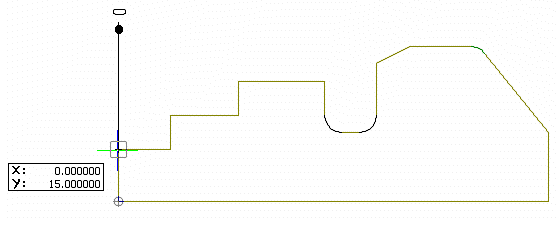

Haben Sie eine der beiden Bemaßungsvarianten ausgewählt, müssen Sie zunächst den Bezugspunkt für die Bemaßung festlegen. Auch hier können Sie wieder eine beliebige Methode zur Punktbestimmung benutzen. Um an der ersten Position der Bemaßung die Maßzahl Null zu setzten, klicken Sie zweimal den ersten punkt der Maßkette an wie in der folgenden Abbildung:



Auf dem Bildschirm erscheint der Maßtext mit der Null. Legen Sie die Position dieses Textes fest.



Wählen Sie anschließend den nächsten zu bemaßenden Punkt aus. Auf dem Bildschirm erscheint der Maßtext. Legen Sie die Position dieses Textes fest, wird die Bemaßung in die Zeichnung übernommen.





Sie können anschließend sofort die nächste Koordinatenbemaßung erstellen.





Um den Maßtext wie im unteren Beispiel herauszuziehen, sind zwei zusätzliche Schritte nach dem Setzen der Bemaßung notwendig:





Wählen Sie "Bemaßungstext versetzen" an. Klicken Sie dann den Bemaßungstext an und Setzen sie ihn auf die gewünschte Position. Die Maßhilfslinie wird automatisch mitgezogen. Der Bemaßungstext wird automatisch an die Maßhilfslinie fixiert wenn er sich in ihrer Nähe befindet oder frei positioniert.



Die Maße werden automatisch auf die Position des ersten Maßes gesetzt. Diese Bemaßung kann dann vollständig verschoben werden. Klicken Sie die Maßkette zum Verschieben an, erscheint der Dialog zum Verschieben der ganzen Maßkette.



Bestätigen Sie mit „ja" verschiebt sich die ganze Kette beim neuen Positionieren.





Koordinatenbemaßung

Eine Koordinatenbemaßung ist auch mit einem Parallelmaß zugelassen.
