Rotationskontur



Rotationskontur

Diese Funktion erzeugt eine Kontur aus einem 3D Objekt, wen es möglich ist, die als Basiskontur des Rotationskörpers dient, die das 3D Objekt vollständig umschließt.

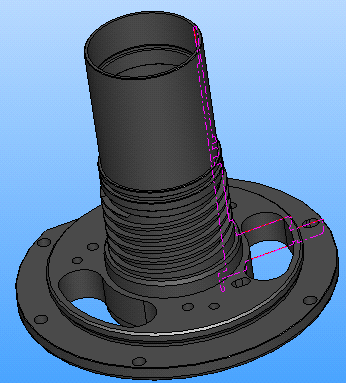

In einem Beispiel soll die Arbeitsweise verdeutlicht werden. Die Funktion wird angewählt und der zu berechnende Körper. Das Programm berechnet nun die Kontur, die erforderlich ist, die Rohform als Rotationsobjekt zu erzeugen:

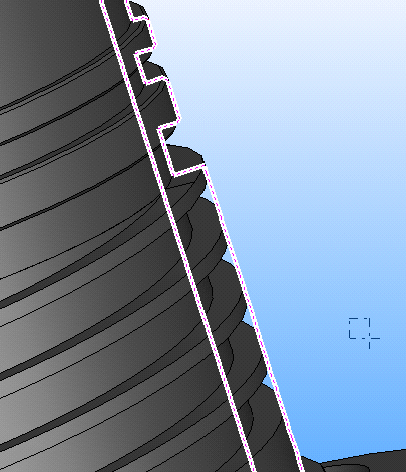

Die berechnete Kontur erfasst alle Kanten die erhalten bleiben und berechnet neue Kante die durch eine Rotation nicht erzeugbar sind, wie im der folgenden Abbildung die Gewindekanten:

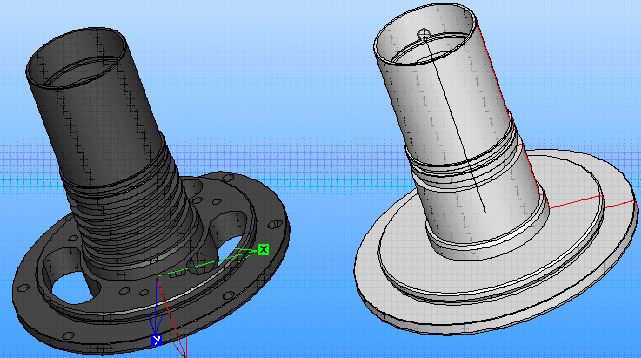

Die so berechnete Kontur kann dann zu einem neuen Körper rotiert:





Dieser Körper ist als Rohteil auf einer Drehbank erstellbar zur weiteren Bearbeitung.
