Feature Tree

(De)Aktivieren

Die Option "(De)Aktivieren" im Tree wird zum Aktivieren oder Deaktivieren von verarbeiteten Grundobjekten verwendet. Wenden Sie die Option auf Grundobjekte im Tree an, werden sie bei dem Regenerieren berücksichtigt oder ausgelassen und damit aus den betroffenen 3D-Objekten entfernt oder hinzugefügt. Durch das (De)Aktivieren bestimmter 3D-Grundobjekte im Tree werden Änderungen an 3D-Objekten variabel. Nach dem (De)Aktivieren wird das betroffene 3D-Objekt mit der Regenerieroption neu berechnet, mit oder ohne die (De)Aktivieren Objekte.



Arbeitsweise:

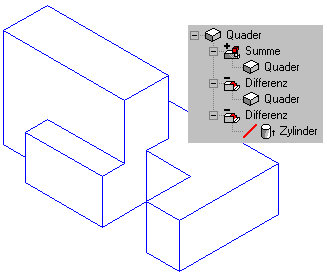

An einem Beispiel werden wir die Arbeitsweise beim (De)Aktivieren eines Werkzeuges aufzeigen. Das Beispiel besteht aus vier Objekten, einem Quader als Werkstück zu dem ein weiterer Quader addiert wurde und einem subtrahierten Zylinder, der deaktiviert ist sowie einem weiteren Quader der von der Summe subtrahiert wurde:

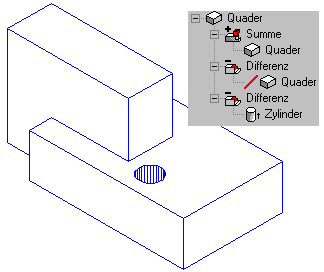

Aktivieren wir in diesem Beispiel den Zylinder und deaktivieren wir den Quader, erhalten wir ein vollständig anderes Ergebnis:





Durch die Option (De)Aktivieren sind Varianten von 3D-Objekten realisierbar, die je nach Anforderung in den gewünschten Zustand geschaltet werden können.

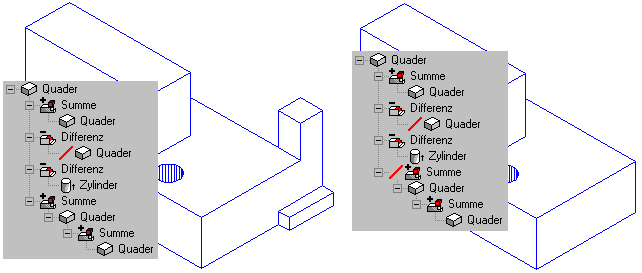

Beispiel: Aktive und Deaktive Summe
