Punktbestimmung



Projektion eines Fangpunktes auf die gültige Arbeitsebene

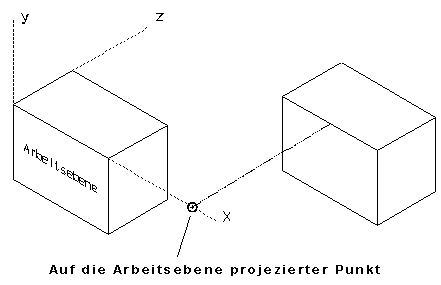

Eine sehr nützliche Fangoption beim Fangen eines Punktes (Endpunkt, Mittelpunkt.) mit den Modusfunktionen erhalten Sie mit dem nebenstehenden Ikon im Modusmenü. Wählen Sie die Option, wird die Modusanzeige in den unteren Bildschirmseiten invertiert. Sie können nun jeden Punkt eines Elementes fangen, der nicht auf der Arbeitsebene liegt. Der so gefangene Punkt wird im 3D-Raum auf die gültige Arbeitsebene projiziert. Der so erzeugte Konstruktionspunkt liegt dann auf der Arbeitsebene als Abbildung des gefangenen 3D-Punktes. Als Beispiel erzeugen Sie zwei Quader die in unterschiedlicher Tiefe und seitlich versetzt im Raum liegen. Fangen Sie dann den Mittelpunkt einer Kante des hintenliegenden Quaders.





Wurde die Option gewählt, wird das Ikon invertiert. Die Option bleibt bis zur erneuten Anwahl aktiv
