Linien



Polylines erstellen mit neuem Sketschermodul

Die Funktion Polyline wurde zu einem Sketscher erweitert. Ein Sketscher ist eine Sammlung von Funktionen zum zeichnen von Linien und Bögen in einem Zug. Es ist ein Relikt aus alten Zeiten wie es noch heute von CAD-Programmen verwendet wird die nicht über die vielfältige Funktionalität von MegaCAD im 2D zeichnen verfügen.



Diese Technik ermöglicht das Zeichnen eines Konturzuges in einem Stück. MegaCAD bietet diese Funktion um Anwendern, die diese Technik gewohnt sind, eine entsprechende Arbeitsweise zu ermöglichen. MegaCAD bietet aber zusätzlich in Kombination mit der Fangoption "Konstruktionsmodus" eine Erweiterung die noch mehr Möglichkeiten bei dieser Arbeitsweise bieten!



Neue Menüführung

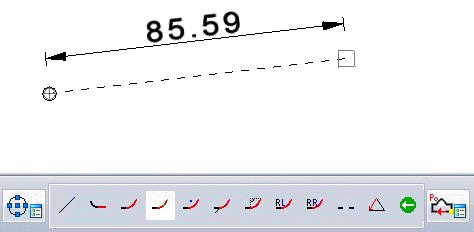

Um das Arbeiten mit dem Sketsche zu erleichtern wurden alle Methoden direkt in der Statuszeile intrigiert. Rufen Sie die Funktion „Polyline" auf, erscheint nach dem Bestimmen des Startpunktes der Kontur in der Statuszeile das Menü des Sketschers:





Polylines erstellen

Der Modus beim Erstellen einer Polyline kann mit TAB bzw. Shift-TAB gesetzt werden. Wird die Funktion aufgerufen, erscheint nach dem Setzen des ersten Punktes der Polyline in der unteren Statusleiste die Modus - Optionen der Funktion:





Diese Optionen sind mit der Maus oder mit der Tab-Taste anwählbar. Die Tab-Taste alleine ruft die Optionen nach rechts, mit der SHIFT-Tab Taste nach links auf. Die so gewählte Option wird aktiviert.
