Bögen zeichnen



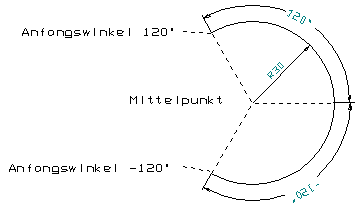

Radius und zwei Punkte



Mit der Konstruktionsmethode "Radius und zwei Punkte" können Sie einen Bogen durch die Angabe des Radius und dem Start- und Endpunkt bestimmen, durch den der Bogen verläuft.



Der Radius des gewünschten Bogens wird in dem Feld "R" unten rechts eingegeben. Sie aktivieren die Eingabe mit der ESC-Taste oder mit einem Mausklick auf das Feld.





Rufen Sie die Funktion auf, und bestimmen Sie zunächst den Radius des gewünschten Bogens. Dann sind die beiden Punkte, die den Start- und Endpunkt des Bogen festlegen, zu setzen. Benutzen Sie hierzu die Möglichkeiten, die das Konstruktionsprogramm bei der Bestimmung von Punkten bietet.



Bei dieser Konstruktionsmethode sind vier Bögen möglich. Das Konstruktionsprogramm zeichnet zwei Hilfskreise. Durch Anklicken eines dieser vier Bögen, die sich aus den Schnittpunkten der Kreise ergeben, erhalten Sie das gewünschte Ergebnis. Die Hilfskreise werden gelöscht und der richtige Bogen in Ihre Zeichnung übernommen.





Sie verlassen diese Funktion, indem Sie entweder die rechte Maustaste drücken, um zurück zum Untermenü "Bögen zeichnen" zu gelangen, oder indem Sie das Feld mit dem "MEGACAD-Symbol" aus dem Modus-Menü anklicken. Dann gelangen Sie direkt zurück ins Hauptmenü des Konstruktionsprogramms.
