Räumliche Darstellung



Räumliche Darstellung



MegaCAD kann auch als ein reines 2D-CAD-Programm betrieben werden. Um Ihnen auch räumliche Darstellungen in diesem Modus zu ermöglichen, haben wir einige 3D-Funktionen in MegaCAD 2D integriert. Der Unterschied zu einem 3D-CAD-Programm gesteht in der Weiterverarbeitung der erzeugten Zeichenelemente. Diese Elemente werden 2-dimensional umgesetzt. MegaCAD berechnet zunächst 3-dimensionale Zeichenelemente, die nach dem Plazieren in die Zeichnung 2-dimensional abgelegt werden. Diese Art der 3D-Bearbeitung wird auch als 3-dimensionale Darstellung bezeichnet. Anhand von einigen Beispielen werden wir Ihnen Möglichkeiten dieser MegaCAD Funktion aufzeigen. Sie werden trotz der Einschränkung der 2-dimensionalen Weiterverarbeitung die Leistungsfähigkeit dieser Funktion kennen lernen.



Zunächst betrachten wir aber die einzelnen Optionen in dem Untermenü "Räumliche Darstellung".

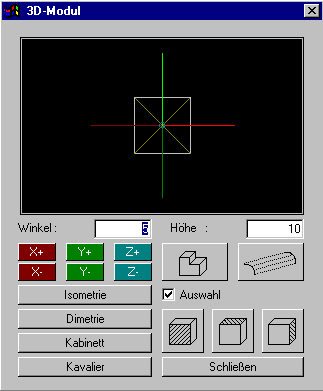

Das aufgeblendete Untermenü unterteilt sich in folgende Optionen:



Darstellungsbereich der gewählten räumlichen Ansicht.

Drehen der Achsen X, Y und Z im Raum

Eingabefeld der Winkelveränderung

Vorwählbare Projektionsarten vom Typ Isometrie, Dimetrie, Kabinett und Kavalier

Angabe der Objekttiefe (Dicke oder Z-Wert)

3D-Darstellung aufrufen, unter Berücksichtigung der Dicke

Angabe der Verbindungsattribute bei der 3D-Darstellung

Selektieren von Zeichenelementen EIN- AUS-schalten

Projektion von 3D-Ansichten ohne Dicke nach der Tafelprojektionsmethode



Achtung: Beim Öffnen des Menüs ist zunächst keine Projektionssart selektiert und es erscheint eine normale Draufsicht!
