Ellipsen zeichnen



Ellipsenbogen zwei Tangenten

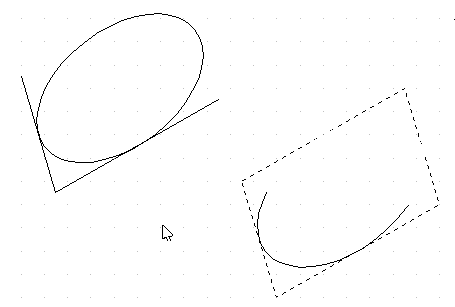

Bei dieser Konstruktionsmethode wird der zu zeichnende Ellipsenbogen durch Auswählen von zwei Tangenten (Linien) zu diesem Ellipsenbogen bestimmt.



Die tangentenbildenden Zeichenelemente können vom Type Linie, sein. Es wird rechnerisch eine Raute gebildet. In dieser Raute tangiert der Ellipsenbogen an vier Punkten.



Rufen Sie diese Funktion auf, müssen Sie die beiden Tangenten des Ellipsenbogens bestimmen.



Haben Sie alle notwendigen Angaben zur Definition des Ellipsenbogens gemacht, so erscheint zunächst die Ellipse auf Ihrer Zeichenfläche.



Aus dieser Ellipse bestimmen Sie den Ellipsenbogen. Hierzu wird eine Linie vom Mittelpunkt der Ellipse durch den Punkt auf dem Ellipsenbogen, der den Bogen begrenzt, gezeichnet. Durch das Bewegen der Maus ist die Linie dynamisch verschiebbar.



Nun müssen die beiden Punkte angegeben werden, durch die der Ellipsenbogen begrenzt werden soll. Bei der Angabe stehen Ihnen sämtliche Möglichkeiten zur Punktbestimmung zur Verfügung.

Haben Sie die beiden Punkte bestimmt, wird der Ellipsenbogen gezeichnet.



Sie verlassen die Funktion "Ellipsenbogen zwei Tangenten", indem Sie die rechte Maustaste drücken.
