Linien unter einem Winkel

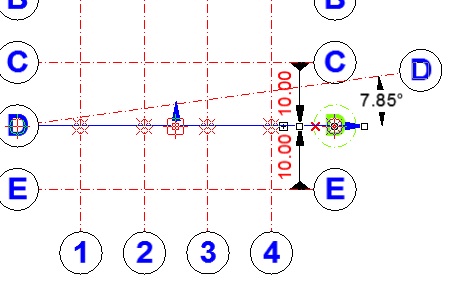

Klickt man den Endpunkt (im Tool Tipp steht dann Endpunkt) an, kann er in beliebige Richtung verschoben werden. Verschieb man ihn nicht horizontal oder vertikal erschein ein Winkel an der Linie.

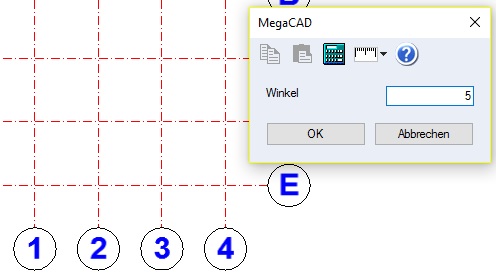

So ist es möglich Linien mit einem definierten Winkel zu erstellen. Setzt man den Endpunkt ab, erscheint ein Window in dem der Winkel noch korrigiert werden kann:

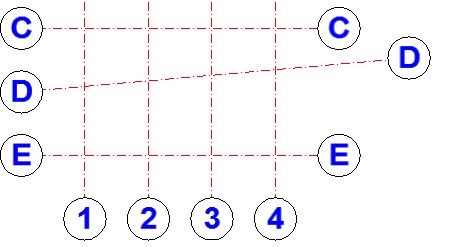

unter dem die Linie dann gezeichnet wird:





Einzelne Linien

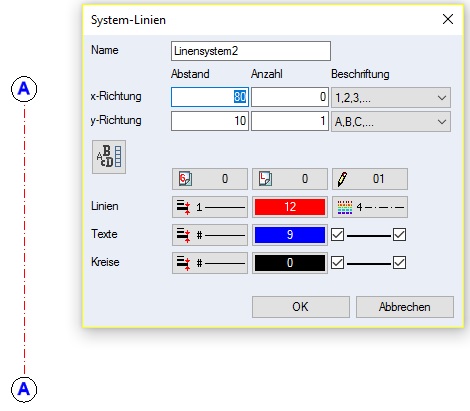

Es sind auch einzelne Linien oder Linien in nur einer Achse erzeugbar. Um einzelne Linien z.B. nur vertikal zu erzeugen gibt man in Y die Anzahl 1 ein und einen Abstand von 10. In der X Richtung werden als Anzahl eine 0 und ein Abstand von z.B 80 eingegeben. Der Abstand 80 definiert die Länge der Linie:

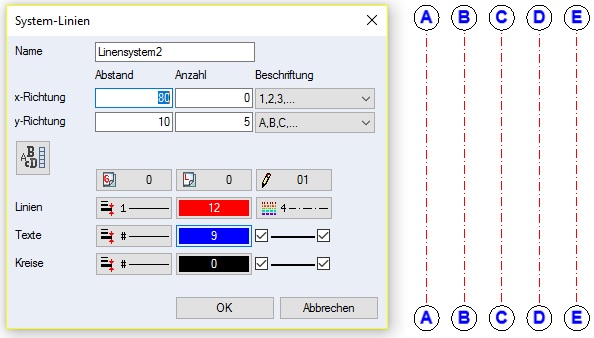

Mehrere Linien in einer Achse werden mit einer höheren Anzahl als 1 in der gewünschten Richtung definiert. Diese Linien sind mit Drag&Drop editierbar. Erzeugt man eine einzelne Linien und setzt mehrere nebeneinander sind sie untereinander nicht editierbar:
